結構一體化保溫板外墻外保溫系統（T系統）施工技術規范

1、排版方案

確定排版分格方案：根據外墻尺寸確定排版分格方案并繪制安裝排版圖，盡量使用主規格復合保溫模板。

2、彈線

一體化保溫板安裝前應根據計器紙和排板面復尺寸，并設計安裝制線。彈出每塊板的安裝控制線。

3、模板裁割

一體化保溫板裁割：對于無法用主規格安裝的部位，應事先在施工現場用切割鋸切割成為符合要求的寸。

4、安裝連接件

在施工現用手鉆在免拆復合保溫模板預定位置穿孔，安裝連接件，每方米不少于6個，門窗洞口處可增設連接件。

5、綁扎鋼筋及墊塊

外柱、墻、梁鋼筋綁扎合格，經驗收后在鋼筋內外兩側綁扎水泥砂漿墊塊（3-4塊／板）。

6.立一體化保溫模板

根據設計排板圖的分格方案安裝一體化保溫模板，并用綁扎鋼絲將連接件與鋼筋綁扎定位，先安裝外墻陰陽角處板，后安裝主墻板。

7、立外墻內側模板

根據《混凝土結構工程施工質量驗收規范》GB50204和《建筑模板安全技術規范》JGJ162要求，采用傳統做法，安裝外墻內側木（竹）膠合板和木方次楞/鋼管主楞。

8、安裝對拉螺栓

根據每層墻、柱高度按傳統模板施工方法確定對拉螺栓間距，用手鉆在一體化保溫模板和內側模板相應位置開洞，穿入對拉螺栓并初步調整螺栓。

9、安裝模板主次楞

立外墻外側豎向（40x70mm或50x80mm)次楞，橫向安裝水平向2根48x3. 5鋼架管主楞，固定內外模板、主次楞，調整模板寬度和垂直度，使之達到施工要求。

10.混凝土澆筑

混凝土澆筑應用U型鍍鋅鐵皮扣在一體化保溫模板上口形成保護帽，混凝土塌落度應符合泵送混凝土對流動度的要求。

11.拆模

待混凝土達到規定齡期后拆除內模板及主、次楞，一體化保溫模板將固定在混凝土構件上。內外側及主、次楞拆除內外模板、主次楞的拆除時間和要求應按照《混凝土結構工程施工質量驗收規范》（GB50204)和《建筑施工模板安全技術規范》（JGJ162)的規定執行。

12、砌筑自保溫砌體

外圍護結構填充墻體自保溫砌體施工按照相應國家砌體設計規范和規程的規定施工，且自保溫砌塊外側應同一體化保溫模板外側在同一垂直立面上。

13、拼縫及陰陽角處抗裂處理

一體化保溫模板拼縫處、陰陽角以及與自保溫砌體相交處，用聚合物砂漿抹壓找平，并鋪設200mm寬耐堿玻纖網格布，加強抗裂措施處理。

14、水泥抗裂砂漿抹面

一體化保溫砌體外側應整體分層抹壓水泥抗裂砂漿，使外立面平整，符合驗收要求。

15、飾面層施工

涂料或面磚飾面層應按照《建筑節能工程施工質量驗收規范》（GB50411-2007）做法施工。一體化保溫模板外墻保溫系統采用面磚做飾面層時，一體化保溫模板外側的找平砂漿內應鋪設一層熱鍍鋅電焊網宜采用尼龍金屬組合連接件，將熱鍍鋅電焊網與結構主體進行可靠連接。

驗收標準：一體化保溫模板安裝驗收時應符合《混凝土結構施工質量驗收規范》GB50204、《高層建筑混凝土結構技術規程》JGJ3的要求，一體化保溫模板工程部分應符合《建筑節能工程施工質量驗收規范》GB50411、《建筑裝飾裝修工程質量驗收規范》GB50210、《建筑工程施工質量驗收統一標準》GB50300中的有關要求。

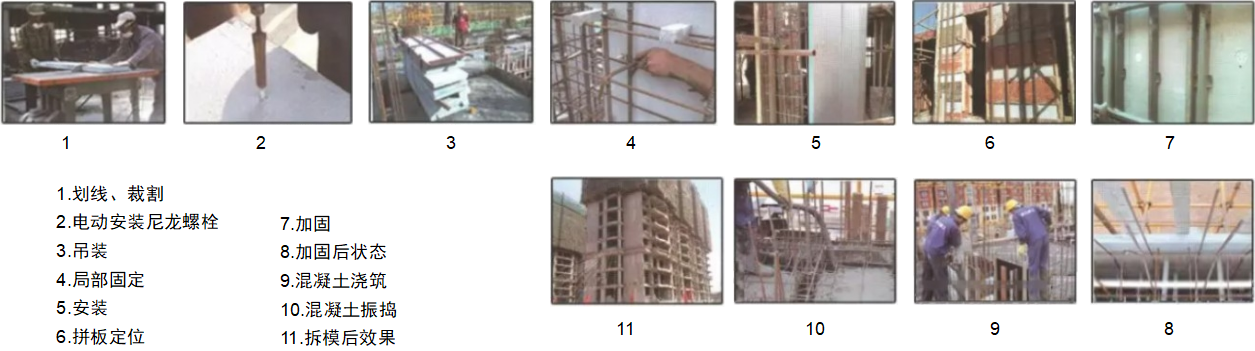

16、施工流程圖
